Trumpas įvadas
„Root Wood Pellet Machine“ – tai TONY vertikalios žiedinės matricinės granulių gamybos pagrindinis įrenginys, sukurtas medžių šaknų atliekoms perdirbti. Medžių šaknyse yra tankių, standžių pluoštų, kurie kelia didelių suspaudimo iššūkių. Šis granulių malūnas suspaudžia susmulkintus šaknų medienos fragmentus į tankias, vienodas biomasės granules. Jis tinka medienos ruošos aikštelėms ir miško atliekų perdirbimo įmonėms, kad išmestos medžių šaknys būtų paverstos aukščiausios kokybės eksportuojamomis biologinio kuro granulėmis.
Perdirbimo technologija
Pagrindinė įranga „IsRoot“ medienos granulių mašina
Sutrinkite medžių šaknis į smulkius fragmentus → išsijokite akmenis ir metalines priemaišas → išdžiovinkite žaliavinius šaknų drožles iki 12–15 % drėgmės → vidinis kėlimo peilis tolygiai paduoda susmulkintą šaknų medžiagą į granuliavimo kamerą → žiedinė matrica ir volas taiko aukšto slėgio ekstruziją → reguliuojami peiliai supjausto išspaustas sruogas į granules → priešpriešinio srauto aušinimas → išsijokite smulkius miltelius → supakuokite gatavas granules. Sijojimo etapas pašalina kietas priemaišas, kurios gali subraižyti žiedinę matricą.
Pagrindinės dalys

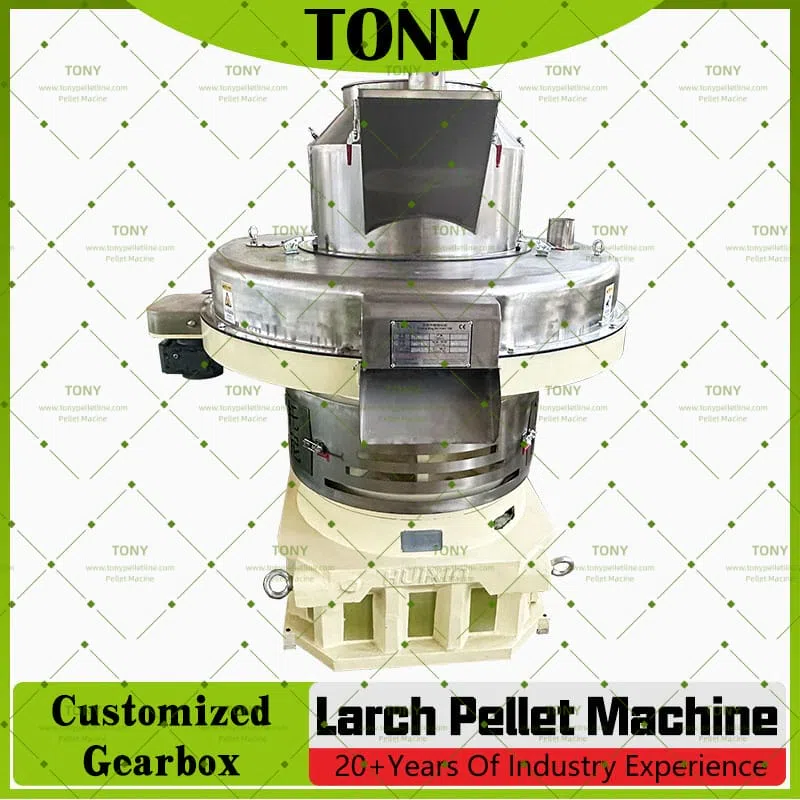

TONY šaknų medienos granulių mašina:
 |  |  |
 |  |  |
Pagrindinės atsarginės dalys
Parametrai
TONY vertikalios žiedinės matricos granulių presas tipo modelis | |||||||||
NE | Modelis | Pagrindinė galia | Tepimo galia | Dulkių ištraukimo galia | Našumas | Svoris | Žiedo formos vidinis dydis | Mašinos dydis | Pastabos |
1 | TYJ551-III-90 | 90KW+3KW | 0,25KW | 0,95KW | 1-1,5 TPH | 5,2T | 560MM | 2364*1550*1705MM | Tas pats modelis „Huixin“ prekės ženklo pavarų dėžei. Viskas tas pats, tik variklis kitas |
2 | TYJ551-III-110 | 110KW+3KW | 0,25KW | 0,95KW | 1,5–2 t/val | 5,3 t | 560MM | 2364*1550*1705MM | |
3 | TYJ551-III-132 | 132KW+3KW | 0,25KW | 0,95KW | 2–2,5 t/val | 5.5T | 560MM | 2364*1550*1705MM | |
4 | TYJ760-III-160 | 160KW+4KW | 0,25KW | 0,95KW | 2.5-3TPH | 9T | 760MM | 2464*1750*2150MM | „Huixin“ prekės ženklo pavarų dėžė |
5 | TYJ760-III-185 | 185KW+4KW | 0,25KW | 0,95KW | 2,8–3,3 TPH | 9,2 t | 760MM | 2564*1850*2150 mm | Didesnio modelio „Huixin“ prekės ženklo pavarų dėžė |
6 | TYJ760-III-200 | 200KW+4KW | 0,25KW | 0,95KW | 3-3,5 TPH | 9,3 T | 760MM | 2564*1850*2150 mm | Didesnio modelio „Huixin“ prekės ženklo pavarų dėžė |
7 | TYJ860-III-220 | 220KW+4KW | 0,25KW | 0,95KW | 3-4 TPH | 11 T | 860 mm | 2664*1950*2150 mm | „Huixin“ prekės ženklo pavarų dėžė |
8 | TYJ860-III-250 | 250KW+4KW | 0,25KW | 0,95KW | 3,5–4,5 TPH | 12T | 860 mm | 2864*2150*2150MM | Didesnis „Huixin“ prekės ženklo pavarų dėžės modelis |
9 | TYJ860-III-280 | 280KW+4KW | 0,25KW | 0,95KW | 4-5TPH | 13T | 860 mm | 2864*2150*2150MM | Didesnis „Huixin“ prekės ženklo pavarų dėžės modelis |
10 | TYJ860-III-315 | 315KW+4KW | 0,25KW | 0,95KW | 4.5-5TPH | 14T | 860 mm | 2864*2150*2200MM | Didesnis „Huixin“ prekės ženklo pavarų dėžės modelis |
Tinkamos žaliavos
Pagrindinė žaliava: medžių šaknys, kelmų mediena; Tinkamos medžiagos: šaknų fragmentai, sumaišyti su smulkių šakų skiedromis, šaknų likučiai po žemės valymo.
Taikymo sritys
Miško kirtimo atliekų perdirbimo įmonės, biomasės šildymo katilų kuras, biokuro eksporto tiekėjai, didelės biomasės elektrinės, žemės valymo atliekų apdorojimo įrenginiai.
Detalė
1. HUIXIN pavarų dėžė: individualizuota sunkiųjų sąlygų HUIXIN pavarų dėžė su sustiprintais pavarų moduliais, atspari stipriam tankios šaknų medienos poveikiui.
2. Sukamasis laikiklis: storas lietas sukamasis laikiklis su sustiprintais atraminiais briaunais, sugeriančiais stiprią vibraciją dėl standžių šaknų pluošto suspaudimo.
3. Reduktorius: didelio sukimo momento suderintas reduktorius, užtikrinantis stabilų galios išėjimą esant dideliam kelmų medienos apdorojimo krūviui.
4. Apsauga nuo dulkių: dulkių skydas iš 304 nerūdijančio plieno, atsparus abrazyvinėms medienos dulkėms nuo susmulkintų šaknų, neleidžia abrazyvinėms dulkėms patekti į transmisijos dalis.
5. Vidinis kėlimo peilis: sunkiųjų sąlygų vidinis kėlimo peilis suskaido stambius šaknų fragmentus ir išvengia medžiagos susikaupimo padavimo kameroje.
6. Reguliuojama geležtė: sustiprinta reguliuojama pjovimo geležtė, atspari smulkiems kietiems šiurkštikliams šaknų žaliavose, išlaiko nuoseklų granulių ilgį.
 |  |  |  |
 |  |  |  |
Unikalūs privalumai
1. Granulių preso konstrukcija: sustiprinta storasienė granulių kamera, suprojektuota atspariam kelmų pluoštui; konkurentų standartinės kameros greitai susidėvi nuolat suspaudžiant šaknų medieną.
2. HUIXIN pavarų dėžė: HUIXIN sunkiųjų sąlygų pritaikyta pavarų dėžė atlaiko dideles smūgines apkrovas nuo tankios šaknų medienos; įprastos pavarų dėžės, apdorojant kelmus, patiria pagreitėjusį dantų susidėvėjimą.
3. Nerūdijančio plieno dulkių gaubtas: 304 nerūdijančio plieno dulkių korpusas atlaiko abrazyvią šaknų dulkių eroziją; anglinio plieno korpusai greitai subraižomi ir koroduoja.
4. Apatinis padavimo reduktorius: Apatinis padavimo reduktorius su sustiprintu sandarikliu neleidžia šiurkščioms dalelėms ir smėliui iš šaknų atliekų patekti į guolių mazgą.
5. Aušinimo sistema: Sunkiųjų sąlygų priešpriešinio srauto aušinimo įrenginys tankioms šaknų granulėms mažina vidinius įtempimus ir iki minimumo sumažina granulių trūkinėjimą po išspaudimo.
